• MP
• 1. Συντομογραφία για το μέγεθος MegaPixels που εκφράζει το πλήθος των εικονοστοιχείων σε μια ψηφιακή εικόνα ως ο γινόμενο της οριζόντιας με την κάθετη διάστατή της. Το πλήθος αυτό εκφράζεται σε εκατομμύρια εικονοστοιχεία, εξ' ου και το πρόθεμα "Mega" που στην επιστήμη προδίδει την κλίμακα του εκατομμυρίου.



• DPI
• 1. dots-per-inch, μέγεθος που περιγράφει την πυκνότητα απεικόνισης ή εκτύπωσης και σχετίζεται με τα τεχνικά χαρακτηριστικά του συστήματος απεικόνισης ή εκτύπωσης αντίστοιχα.
  2. Η πυκνότητα αυτή φανερώνει πόσα εικονοστοιχεία παρουσιάζονται ή εκτυπώνονται ανά ίντσα.

  3. Τυπικές τιμές για διάφορα συστήματα:

  4. Σαρωτές: 150-4800 dpi

  5. Οθόνες: 72-96 dpi

  6. Εκτυπωτές: 150-1200 dpi




• DSLR
• 1. Digital Single Lens Reflex - Στα ελληνικά αποδίδεται ως Ψηφιακή μηχανή Μονοοπτικής Ανάκλασης. Αναφέρεται στη φωτογραφική μηχανή στην οποία η κατασκευή επιτρέπει στο χρήστη της να βλέπει απευθείας στο προσοφθάλμιο (viewfinder) την εικόνα που εισέρχεται μέσω του φακού, η οποία είναι ακριβώς η ίδια με την εικόνα που θα αποτυπωθεί.



• DVI

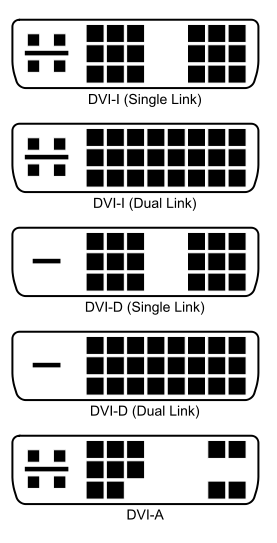

• 1. Digital Visual Interface (DVI): αποτελεί πρότυπο μεταφοράς ψηφιακού σήματος βίντεο σε οθόνες και βιντεοπροβολείς.



• Full-HD
• 1. Full High Definition: Εικόνα πλήρους υψηλής ανάλυσης. Κωδικοποιημένη ονομασία για την ψηφιακή εικόνα με διαστάσεις 1920x1080 εικονοστοιχεία (pixels).



• HDMI
• 1. High Definition Multimedia Interface: πρότυπο σύνδεσης για τη μεταφορά ψηφιακής εικόνας και ήχου σε διάφορα οπτικοακουστικά συστήματα με υποστήριξη υψηλής ανάλυσης εικόνας (Full-HD). Αποτελεί επέκταση του Digital Video Interface (DVI) με το οποίο και είναι συμβατό.



• SLR
• 1. Single Lens Reflex - Στα ελληνικά αποδίδεται ως μηχανή Μονοοπτικής Ανάκλασης. Αναφέρεται στη φωτογραφική μηχανή στην οποία ο χρήστης βλέπει απευθείας στο προσοφθάλμιο (viewfinder) την εικόνα που εισέρχεται μέσω του φακού, η οποία είναι ακριβώς η ίδια με την εικόνα που θα αποτυπωθεί.



• TLR
• 1. Twin Lens Reflex - Στα ελληνικά αποδίδεται ως μηχανή Δυοπτικής Ανάκλασης. Αναφέρεται στη φωτογραφική μηχανή στην οποία υπάρχουν δύο φακοί. Ένας φακός χρησιμοποιείται για την παροχή εικόνας στο προσοφθάλμιο (viewfinder) του χρήστη, ενώ ο άλλος για την εικόνα που θα αποτυπωθεί.



• Διάφραγμα
• 1. Το σύστημα ρύθμισης του ανοίγματος του φακού μέσα από το οποίο περνά η εικόνα στο εσωτερικό της φωτογραφικής μηχανής.
  2. Ρυθμίζει τόσο την ποσότητα του φωτός που εισέρχεται όσο και το βάθος πεδίου που αποτυπώνεται. Έτσι όσο πιο κλειστό είναι το διάφραγμα τόσο μεγαλύτερο το βάθος πεδίου που επιτυγχάνεται.
  3. Το διάφραγμα ρυθμίζεται σε τιμές f, π.χ. f/2.8 f/4.5 που εκφράζουν το λόγο εστιακής απόστασης προς άνοιγμα του διαφράγματος.



• Κλείστρο
• 1. Το σύστημα που επιτρέπει την έκθεση του αισθητήρα στο φως που εισέρχεται μέσω του φακού στη φωτογραφική μηχανή.
  2. Συνήθως είναι το τελευταίο εμπόδιο μεταξύ εικόνας και αισθητήρα και αποτελείται είτε από ένα είτε από δύο τμήματα που κινούνται μηχανικά και με ελεγχόμενη ταχύτητα.
  3. Στο κλείστρο ρυθμίζουμε την ταχύτητα με την οποία ανοίγει για να επιτρέψει την έκθεση του αισθητήρα στο φως. Όσο μεγαλύτερη η ταχύτητα τόσο λιγότερο το φως που εισέρχεται.



• Φακός
• 1. Φακός είναι το σύνολο των οπτικών στοιχείων τα οποία αποτελούν το εξάρτημα από το οποίο το φως εισέρχεται στο εσωτερικό της φωτογραφικής μηχανής.

  2. Υπάρχουν τεσσάρων ειδών φακοί:

     • Κανονικοί: με τυπική εστιακή απόσταση στα 50mm για αισθητήρα μεγέθους αντίστοιχου με το φιλμ 35mm
     • Ευρυγώνιοι: φακοί με μικρότερη εστιακή απόσταση και κάλυψη μεγαλύτερου μέρους της σκηνής
     • Τηλεφακοί: φακοί με μεγαλύτερη εστιακή απόσταση και κάλυψη μικρότερου μέρους της σκηνής
     • Zoom: φακοί με δυνατότητα προσαρμογής της εστιακής απόστασης



• Ανάλυση DPI και απεικόνιση
• 1. Ένα πολύ σημαντικό θέμα που σχετίζεται με την ψηφιακή εικόνα και τον τρόπο απεικόνισης/προβολής και εκτύπωσης αποτελεί η ανάλυση.

  2. Ως ανάλυση μιας ψηφιακής εικόνας ορίζεται η πυκνότητα με την οποία απεικονίζονται ή εκτυπώνονται τα εικονοστοιχεία της (pixels). Ένα τυπικό μέτρο περιγραφής της ανάλυσης είναι τα dpi - dots per inch, τα οποία περιγράφουν πόσα εικονο-σημεία παρουσιάζονται ανά ίντσα (ή 2,54 εκατ).

  3. Το εν λόγω μέγεθος έχει σχέση τόσο με την απεικόνιση όσο και με την εκτύπωση και καθορίζεται από τα τεχνικά χαρακτηριστικά του αντίστοιχου συστήματος (δηλ. της οθόνης, του προβολικού, ή του εκτυπωτή). Φυσικά το ίδιο ισχύει και στη σάρωση (scanning) όπου υπάρχει μια ειδική περίπτωση της ψηφιακής φωτογράφισης, κατά την οποία οι οπτικοί αισθητήρες είναι συνήθως διατεταγμένη σε μια γραμμή και όχι σε μια παραλληλόγραμμη επιφάνεια όπως στις φωτογραφικές μηχανές.

  4. Έχοντας ως δεδομένη την τιμή της πυκνότητας των εικονοστοιχείων (pixels) που μια συσκευή μπορεί να αποδώσει καθώς και τα γεωμετρικά της χαρακτηριστικά μπορούμε να κατανοήσουμε τη σχέση μεταξύ μιας ψηφιακής φωτογραφίας δεδομένου μεγέθους με το μέγεθος της απεικόνισής της καθώς και της εκτύπωσής της.


  5. Πρακτικό παράδειγμα
  6. Μια φωτογραφία 8 MP με αναλογία πλάτους/ύψους 16:10, μπορούμε να υπολογίσουμε τις διαστάσεις της ως εξής:

  7. εάν w είναι το πλάτος και h το ύψος,

  8. (1) w*h=8000000

  9. (2) w/h=16/10

  10. λύνοντας τη δεύτερη ως προς w και αντικαθιστώντας στην πρώτη βρίσκουμε τελικά ότι: w=3578 pixels, h=2236 pixels

  11. Έστω λοιπόν, ότι η εν λόγω φωτογραφία εκτυπώνεται σε εκτυπωτή με ανάλυση 300 dpi. Πόσο θα είναι το μέγεθος της επιφάνειας που θα καλύψει η φωτογραφία αυτή στο χαρτί?

  12. εάν τα αντίστοιχα μεγέθη συμβολίζονται W, H,

  13. W=w/dpi=11,93 ίντσες * 2,54 εκ/ίντσα=30,3 εκ.

  14. H=h/dpi=7,45 ίντσες * 2,54 εκ/ίντσα=18,93 εκ.

  15. Άρα μια ψηφιακή φωτογραφία 8 MP υπερβαίνει το μέγεθος μιας τυπικής σελίδας Α4, αφού η Α4 έχει μέγεθος 21 x 29,7 εκ., όταν η εκτύπωση γίνεται στα 300 dpi.

  16. Το επόμενο ερώτημα είναι: μπορούμε να πετύχουμε 1:1 προβολή πλήρους οθόνης σε μια τηλεόραση 44 ινστών με ανάλυση 96 dpi και αναλογία εικόνας 16:10?

  17. Σημειώνεται ότι το μέγεθος μιας τηλεόρασης σε ίντσες εκφράζει τη διάσταση της διαγωνίου της, δηλαδή την τετραγωνική ρίζα του αθροίσματος των τετραγώνων των πλευρών της (σύμφωνα με το Πυθαγώρειο θεώρημα).

  18. Ιδού η απάντηση:

  19. (1) h'=h/dpi

  20. (2) w'/h'=16/10

  21. (3) inch = (w'^2+h'^2)^(1/2)

  22. όπου w', h', inch τα μεγέθη της τηλεόρασης που απαιτείται για πλήρη απεικόνιση και το σύμβολο "^" υπονοεί την ύψωση σε δύναμη.

  23. Λύνοντας ως προς w' τη (2) με δεδομένο ότι από την (1) h'=2236/96=34,39 ίντσες, έχουμε ότι:

  24. w'=23,29*16/10=37,27 ίντσες

  25. και συνεπώς από την (1) προκύπτει ότι οι απαιτούμενες ίντες για την απεικόνιση είναι
  26. inch=43.95 ίντσες

  27. Άρα είναι δυνατή η ζητούμενη απεικόνιση.
